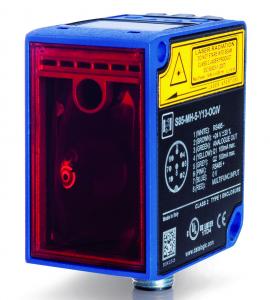

S85-MH-5-Y03-OOV
pliki do pobrania
Aby zapisać plik na dysku proszę kliknąć prawym klawiszem myszy na link do pliku i z menu wybrać: "Zapisz element docelowy jako...".
|
Karta Katalogowa EN Datalogic S85 |
|
|
Instrukcja obsługi EN Datalogic S85 |
Klikając na nagłówki poniżej możesz pokazać/ukryć
dodatkowe informacje.
| kategoria | ilość produktów |
|---|---|
| Kable ze złączem | 3 |
| Reflektory | 1 |
| Uchwyty mocujące | 1 |
| nazwa | wartość |
|---|---|
| Typ zasilania: | Vdc |
| Zasilanie min. [V]: | 20 |
| Zasilanie max. [V]: | 30 |
| Zasięg pracy min. [m]: | 0.2 |
| Zasięg pracy max. [m]: | 10 |
| Pobór prądu (max.) [mA]: | 100 przy 24Vdc |
| Źródło światła: | czerwony laser LED 658nm |
| Rodzaj optyki: | osiowa |
| Rozdzielczość: | 1 mm |
| Ustawianie: |
- przycisk SET - przyciski +/- |
| Sygnalizacja LED: |
- wyświetlacz 4 cyfry - żółta OUTPUT LED x2 - zielona OUTPUT STATUS LED - zielona FAST mode LED - czerwona ALARM LED |
| Typ wyjścia: |
- 2x Q, Qneg Push-pull, Light/Dark - analogowe 0..10V |
| Napięcie nasycenia (max.) [V]: | 2 |
| Czas odpowiedzi (max.) [ms]: | 30 ms |
| Częstotliwość przełączania (max.) [Hz]: | 100 |
| Tryb pracy: | |
| Połączenie: | konektor M12 5-pin |
| Inne: |
- Laser off - Teach IN (Tresholds) - RS485 Send Data |
| Zabezp. elektryczne: | class 2 |
| Zabezp. mechaniczne: | IP67 |
| Materiał obudowy: | aluminium |
| Waga [g]: | 250 |
| Wymiary: | 60 x 72 x 37 mm |
| Temp. pracy [C]: | -15...+50 |
| Temp. przechowywania [C]: | -25...+70 |
| Norma: |
- EN 60947-5-2 - EN 60825-1 - certyfikat CE |
